舞台灯光音响设备常用信号线材的制作方法

一套可使用的舞台灯光音响设备无论是专业系统还是非专业的民用灯光音响设备除了设备本身外还需要各种连接线材将设备进行连接才能够使用。一根完整的线材是由接插头和线组成的。下面对常用插头、线材及连接线的制作进行一下简单的介绍。

舞台灯具常用的信号插头：

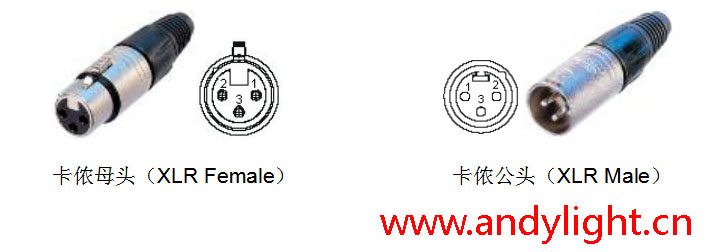

   A、三芯卡侬插头（XLR）：卡侬头分为卡侬公头（XLR Male）和卡侬母头（XLR Female）。卡侬头公、母的辨别很简单，带“针”的为“公头”，带“孔”的为“母头”。很多音响设备的输入、输出端口为卡侬接口，同样带“针”的接口为“公座”，带“孔”的接口为“母座”如下面图 。

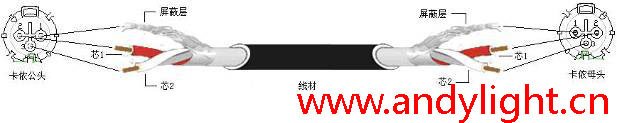

卡侬头的三个焊点分别为：“1”屏蔽；“2”信号“-”端（冷端）；“3”信号“+”端（热端）如下面图公头和母公焊接一定要１对１“屏蔽”；２对２；３对３焊接，焊接时注意1、2、3不能短路或者虚焊。

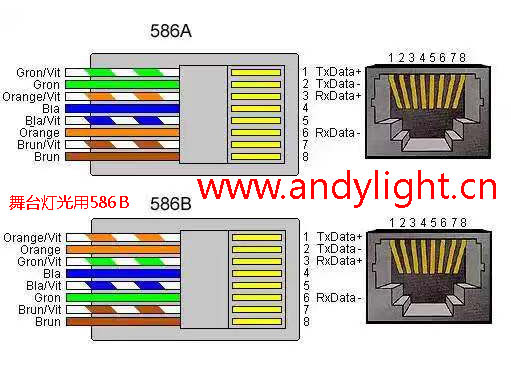

　B、RJ-45水晶头（网线）：舞台灯具应国内公共娱乐和文艺演出事业的蓬勃发展，特别是KTV行业的高速发展以前用卡侬头焊接做信号线的方法成为了现场施工的难事，后来出现用水晶头的方法来做舞台灯光的信号联接。需要说明的是RJ-45水晶头（网线）联接并不是真的网络协议，而是DMX512协议.RJ45 型网线插头又称水晶头，共有八芯做成，广泛应用于局域网和 ADSL 宽带上网用户的网络设备间网线（称作五类线或双绞线）的连接。在具体应用时，RJ45 型插头和网线有两种连接方法（线序），分别称作 T568A 线序和 T568B 线序（下图）舞台灯光都是用T586B的接线方法，也就是一一对应。
